| 托輥切管設備升級，刀旋切管實現完全自動 |
|
金華暢能機械有限公司專業從事刀旋切管機技術研發和生產多年，設備從最初2000多年的CQ160手動刀旋切管機(凸輪控制進刀）再到半自動CQ160l-C,CQ160L-D機型（伺服控制進刀）的切管機，經過不斷的技術積累和升級改造，2018年開始制作銷售全自動托輥切管機CQ160D-Z，經過幾年的應用和改造中，設備現已實現完全自動切管，在托輥行業應用成功，得到用戶的充分肯定，有不少托輥企業多次訂購并使用多臺圣峰刀旋式切管機.

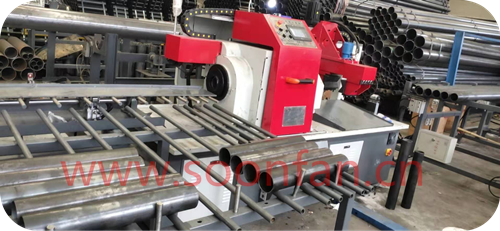

刀旋式切管機采用車刀切管，工件不動刀具旋轉切削，對一定范圍管徑壁厚和切斷長度要求的管件切割具有獨特優勢，尤其對托輥行業的管件切割極其適用。

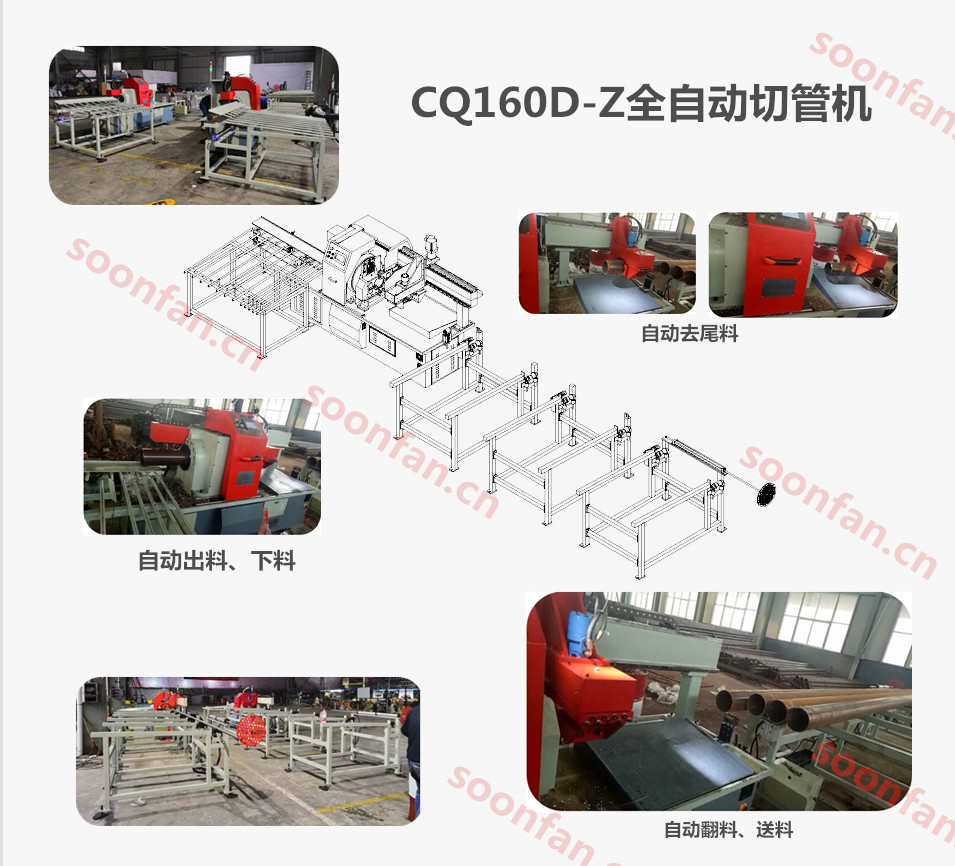

切管全自動從整管自動上料開始，用戶將管件整捆吊到設備儲料架，設備自動將單根管件翻料到輸管架上，送料夾具自動夾取，根據PLC已輸入數值按要求自動定長,自動切斷，切斷后工件自動輸出，整管將切完時的尾料也由夾具退回自動輸出，然后又開始完成第二根整管的翻料、送料、定尺、切斷、出料、去尾料過程。
全自動切管機根據管徑范圍又分CQ80D-Z,CQ160D-Z,CQ220D-Z等不同機型以更好滿足切斷要求。
附托輥常用65-160mm管件技術參數
|
|
基本技術參數
|
|
工作方式
|
工件靜止、刀具旋轉削切
|
|
電控方式
|
PLC（臺灣臺達）
|
|
機頭切管管徑范圍
|
Φ65mm—Φ160mm
|
|
切管管壁厚度
|
1-10mm
|
|
送料長度定位
|
單次行程50-1000mm，更長管件可多次送料
|
|
|
機頭部位主要參數
|
|
進 刀 量
|
伺服電機控制進刀，進刀量可調
|
|
主軸轉速控制
|
無級調速
|
|
主軸電機
|
主機功率7.5KW
|
|
刀具
|
數控機夾刀粒
|
|
刀架數量
|
2
|
|
夾緊方式
|
自定心、液壓油缸夾緊
|
|
夾具
|
V形夾
|
|
夾緊油缸
|
國產
|
|
|
送料上料主要參數
|
|
上料方式
|
自動上料，管件從儲料架自動翻料
|
|
送料方式
|
伺服電機，齒條
|
|
送料速度
|
≦250mm/秒
|
|
送料定位切斷精度
|
±0.3mm
|
|
下料
|
自動下料架
|
|
尾料
|
自動去尾料
|
|
|
其它技術參數
|
|
冷卻
|
自循環液體冷卻
|
|
冷卻液驅動電機
|
國產
|
|
排屑
|
自動排屑器（自制）
|
|
卷屑驅動電機
|
國產
|
|
工作空氣氣壓壓力
|
4 ~ 6 kg/cm2
|
|
|
|
|
|
|
